■機械式時計用歩度測定器 マルチファンクションタイムグラファー 【MTG-3000】
［MTG-3000 画面表示サンプル］
パネルイメージ
測定結果サンプル
測定画面サンプル（縦）
測定画面サンプル（横）
タイムグラファーMTG-3000日本語/英語切替えモデルは機械式時計の歩度を測定するために作られています。
液晶ディスプレイには時計のビートに合わせて測定グラフが表示され、計測された歩度、振り角、片振りの数値が同時に表示されます。プログラムテストでは6姿勢での歩度、振り角、片振りの各測定数値と歩度、振り角の最大誤差を一度に表示することが出来るため姿勢差などの確認に非常に役立ちます。
また別売の感熱式プリンターを使用してこれらの測定結果を印刷することも出来ますので、修理完了品のデータ保存や店頭でのお客様へのご説明にご活用いただけます。
■プログラムモード
測定する姿勢、時間（10〜50秒）を任意で設定し、各姿勢の測定結果（歩度、振り角、片振り）をディスプレイに一度に表示することができる機能です。姿勢差の確認に非常に便利です。
測定結果はグラフと合わせてプリントアウトすることも出来るため修理完了品のデータ保存などにもお役立てください。
■ディスプレイモード
グラフ表示を縦・横に切替えることが出来ます。さらに2つのグラフパターンを使い分けることが出来ます。（ワイドカラーモデルは横表示・プッシングモードのみとなります）
○プッシングモード（従来のロールペーパーを使用する測定器と同様にグラフ終端が最新の測定結果）
○エキステンドモード（グラフの先端が最新の測定結果）
高解像度大型ディスプレイ搭載でムーブメントの状態が細かく確認出来ます
《独自の便利な機能》
姿勢差の確認に役立つプログラムモード
画面表示を縦横に切替え出来るディスプレイモード
| 仕様（MTG-3000） | |
| 測定可能振動数 | 18000、19800、21600、25200、28800、36000 |
| 測定範囲 | 歩度：−300～300 s/d（±1s） 振り角：100～345°（±3） 片振り：0～4.0 ms（±0.1ms） |
| 画面サイズ | 横320ドット×縦240ドット 53秒（40秒）×40秒（30秒）※注1 |
| データ保持範囲 | 2048ビート／5分41秒（4分16秒）※注2 |
| 測定姿勢 | 文字板上、6時上、3時上、12時上、9時上、文字板下 |
| 拘束角設定 | 30°〜60°（標準値52°） |
| 使用電源 | AC 90〜240V |
| 消費電力 | 10W |
| 重量 | 1.2kg（マイクロフォンを含む） |
| 寸法 | 幅245mm×高さ160mm×奥行110mm |
| 使用条件 | 温度：0℃〜50℃ 湿度：0〜85%RH |
| ※注1：21600振動（28800振動）の振動数を例に画面上に表示されるグラフの範囲を時間で表しています ※注2：スクロール機能で確認できる最新の測定データ保持範囲になります |
|
《セット内容》
タイムグラファー本体／標準マイクロフォン／ACアダプター／ダストカバー／日本語マニュアル／保証書
■アフターサービスについて
ご使用中、万一測定器やマイクロフォンに不具合が発生した場合、当社ではTYMC社との提携により日本国内サポートを行っております。
【アフターサービス窓口】
株式会社大阪時計パーツ
〒541-0059 大阪市中央区博労町2-4-7 タイケンビル4F
TEL：06-6210-1801／FAX：06-6210-1880
修理期間中の代替機器をご用意しております。（※対象は、当社正規販売品に限ります。）

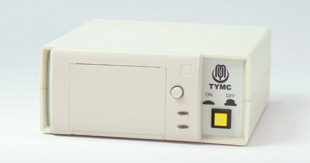

感熱式プリンター （MTG-3000／MTG-4000A専用）
プログラムモードの測定結果とグラフを印字することができ、修理完了品のデータ保存などにご活用いただけます。
（印字内容は英語のみになります）
